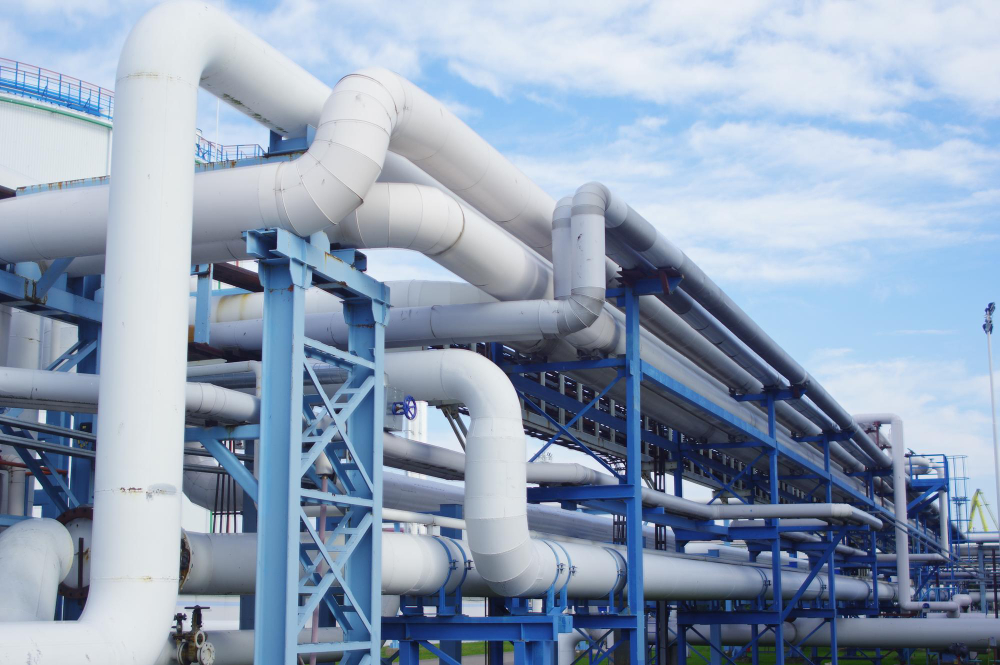

identificação por cores em tubulações industriais é uma prática essencial para assegurar a segurança, eficiência e conformidade operacional nas instalações.
Este sistema de codificação visual permite a rápida identificação dos fluidos transportados, reduzindo significativamente os riscos de acidentes e otimizando a manutenção. Em ambientes onde diferentes substâncias são transportadas por uma vasta rede de tubulações, a padronização de cores facilita a visualização
e manipulação das instalações, conforme os fluidos presentes, sejam eles líquidos, gases, ou
substâncias químicas perigosas.
Normas Técnicas para Codificação por Cores
Diversas normas internacionais e nacionais regulam a aplicação de cores em tubulações
industriais. Essas regulamentações garantem que a identificação seja padronizada e
compreensível em diversos setores industriais. Abaixo estão as principais normas aplicáveis:
ANSI/ASME A13.1
Essa norma americana é uma das mais amplamente adotadas no mundo para codificação de
tubulações industriais. Ela especifica um sistema de cores que facilita a identificação rápida dos
fluidos e suas propriedades.
● Amarelo: Gases inflamáveis;
● Vermelho: Substâncias relacionadas à prevenção de incêndios (ex.: água para combate
ao fogo);
● Verde: Água potável;
● Azul: Ar comprimido;
● Marrom: Combustíveis líquidos não inflamáveis;
● Laranja: Ácidos e álcalis;
● Roxo: Substâncias tóxicas.
NR-26 – Sinalização de Segurança (Brasil)
A Norma Regulamentadora NR-26 estabelece que as tubulações que transportam fluidos
perigosos e que podem causar acidentes devem ser identificadas por meio de cores ou rótulos.
A sinalização visual, combinada com códigos de segurança e etiquetas, ajuda a prevenir
acidentes e melhorar o entendimento das instalações.
ISO 14726 (Marítimo)
Embora aplicável a instalações marítimas, a ISO 14726 é relevante para indústrias que operam
plataformas offshore e embarcações. A norma define as cores para diferentes tipos de fluidos,
como combustíveis, gases inertes e lubrificantes, adaptando-se a ambientes de alta
complexidade.
Benefícios Técnicos da Codificação por Cores
- Segurança Operacional
A codificação por cores das tubulações permite a rápida identificação de fluidos perigosos. Isso
reduz o tempo de resposta em situações de emergência, como vazamentos, onde identificar
rapidamente a substância envolvida é crucial para a contenção do problema. Por exemplo, uma
tubulação com fluido inflamável marcada com amarelo alerta de imediato os operadores sobre a
necessidade de precauções específicas.
- Otimização da Manutenção
Manutenções preventivas e corretivas são facilitadas com a identificação correta das
tubulações. Engenheiros e técnicos conseguem determinar rapidamente qual linha de tubulação
precisa de reparo, economizando tempo e minimizando interrupções na operação. A cor
aplicada também permite isolar linhas críticas, como linhas de vapor ou gases tóxicos, sem
confusões que possam comprometer a segurança do processo.
- Conformidade com Padrões de Qualidade
Empresas que seguem rigorosamente as normas de codificação por cores estão em
conformidade com regulamentações de segurança e ambientais. Além de assegurar que os
procedimentos estão dentro dos padrões exigidos por órgãos reguladores, a aplicação de
normas internacionais fortalece a imagem de qualidade e segurança da empresa.
- Prevenção de Erros Humanos
A sinalização padronizada por cores reduz a margem de erro humano ao permitir que qualquer
operador, mesmo em situações de pressão, identifique rapidamente o conteúdo da tubulação.
Em plantas com grande volume de tubulações interligadas, a diferenciação visual clara impede
que trabalhadores manipulem tubulações incorretas, evitando acidentes graves.
Aplicação das Normas de Cores por Setor
Indústria Química
No setor químico, onde ácidos e produtos corrosivos são transportados, a codificação por cores
é fundamental. Por exemplo, tubulações que carregam ácidos corrosivos devem ser
identificadas com laranja, conforme a norma ANSI/ASME A13.1. Isso permite que a equipe de
manutenção tome as precauções necessárias ao lidar com esses fluidos.
Petróleo e Gás
No setor de petróleo e gás, onde substâncias inflamáveis são manipuladas, o uso do amarelo
para marcar tubulações que transportam gás inflamável é crucial. Além disso, as tubulações
para água de combate a incêndios são identificadas com vermelho, permitindo que a equipe de
emergência as localize facilmente em situações críticas.
Indústria Alimentícia
Na indústria alimentícia, a separação de tubulações para água potável e sistemas de tratamento
é vital para evitar contaminações. A cor verde, que sinaliza água potável, é utilizada para
assegurar que nenhuma tubulação indevida seja conectada ao sistema.
Como Implementar um Sistema de Cores Eficiente
Para implementar um sistema de identificação por cores de tubulações industriais eficaz, é
necessário seguir algumas etapas chave:
- Levantamento das Necessidades: Identifique todos os tipos de fluidos transportados e
aplique a codificação correta com base nas normas aplicáveis ao seu setor;
- Treinamento da Equipe: Garanta que todos os operadores e técnicos sejam devidamente
treinados para interpretar as cores e agir de acordo com as instruções de segurança; - Manutenção Regular: As cores das tubulações podem se desgastar com o tempo.
Portanto, é essencial realizar manutenções regulares para repintura ou substituição de
rótulos; - Sinalização Complementar: Adicionalmente às cores, o uso de etiquetas com
informações detalhadas sobre o fluido, como pressão e temperatura, pode melhorar a
eficiência e a segurança das operações.
A importância das cores em tubulações industriais vai muito além de uma simples organização visual. Trata-se de uma ferramenta essencial de segurança e otimização de processos que, quando aplicada corretamente, pode salvar vidas, prevenir acidentes e garantir a conformidade com normas internacionais. Adotar a codificação por cores é um investimento na segurança e na eficiência das operações industriais.
